１ はじめに
ソーラー充電コントローラから充電したエネルギー または車のシガーソケット電源、携帯バッテリーから
ＡＣ１００Ｖ電源を供給する機能の他、スイッチコントロールしＤＣ１２Ｖをシガーソケット、ＤＣジャック出力へ
出力するユニットを製作した。
ソーラー充電したバッテリーのエネルギーを利用するためにコントローラに接続し頻繁に使用し、
外出し携帯電源を利用するときに持ち出して使用する。
１００円ショップの持ち手付きプラスチックケース ２００ｘ１６０ｘ８０ｍｍに収納。
２ 内部機器と接続
図１ 内蔵機器と接続図
1) １２Ｖ in シガープラグ ： 車または携帯バッテリーから電力を受ける
2) ＡＣ１００Ｖインバータ ： PS-150 150W STAFMAN製
容易にOn/Offを操作できるようスナップスイッチを設けた。
ＡＣコンセントは２口。 小電力の場合 ＡＣ分割器で４口まで同時利用 （ 電池や携帯の充電を複数同時に ）
２〜３Ａの入力に収まるよう出力は２０Ｗ程度以下に収まるよう気を付けている。
車のシガー出力ではもう少し大きい電流まで入力しているがせいぜい５０Ｗまで。
3) シガーソケット ： ２口のソケットを Ｏｎ／Ｏｆｆ スナップスイッチを介して出力。
4) ＤＣジャック ： １個 常時ＤＣ出力
３ 外観

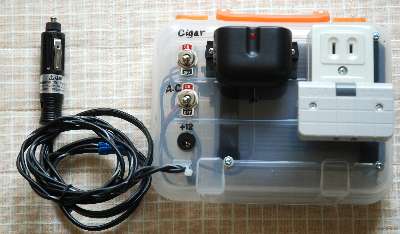

前面
|

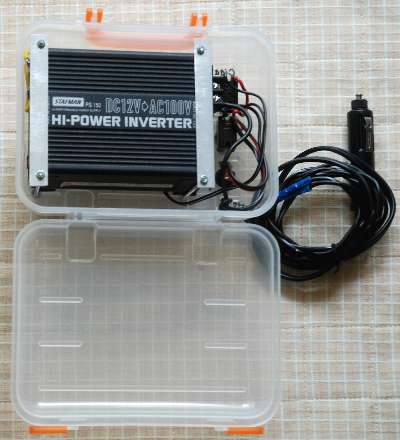

蓋を開いた状態
|
４ 感想
・ 非常に便利にまとまったユニットで便利。
・ もう少し小型のインバータで軽量化できればなお良い。
・ インバータの無負荷電流が８０ｍＡで もっと小さな物がないか探している。
（ その後小型の ＦＴＵ−３０Ｂ ３０Ｗタイプを購入したが、むしろ無負荷時電流は１５０ｍＡと大きかった ）
|
