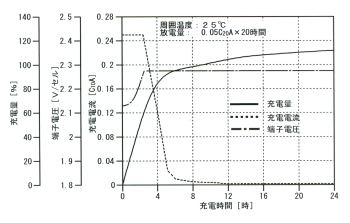

定電流・定電圧充電特性
１２Ｖバッテリーは６セルなので、充電端子電圧は
２．２８Ｖ x ６ ＝ １３．７Ｖ
このチャートから読みとれることは、
定電圧充電で、電流は０．０５ＣAに制限する特性の充電回路を作れば良いわけだ。
|

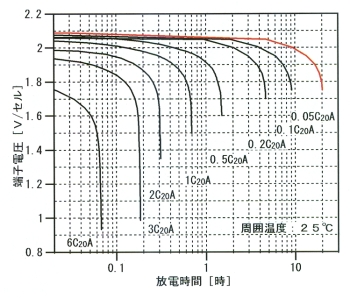

各充電率放電特性
・ 放電電流の大きさと放電終止電圧 （１２Ｖバッテリー）
|
放電電流 |
平均放電終止電圧 ［V］ |
| 0.1C未満または間欠放電 |
11.4 |
| 〜 0.1Cに近い |
10.8 |
| 〜 0.16C |
10.5 |
| 0.23C |
10.2 |
| 0.65C |
9.6 |
| 0.65Cを超える電流 |
9.0 |
|
|
１２Ｖ鉛蓄電池用の充電回路設計基準は以下を推奨している。
厳密な機種別等の情報についてはメーカーのデータを参照。
|
用途 |
トリクル充電用 |
サイクル充電用 |
| 普通 |
急速 |
| 充電方式 |
定電圧充電 |
| 設定電圧 ［V］ @20℃ |
13.5 〜 13.8 |
14.4 〜 14.7 |
14.7 〜 15.0 |
|
設定電圧温度係数 ［mV／℃］ |
-12 |
-30 |
-30 |
| 初期最大充電電流 (CA) |
0.3 |
0.3 |
1.5 10Ah以上は 1.0 |
充電時間
@20℃ |
100%放電から |
24 |
10 |
2 〜 3 |
| 50%放電から |
22 |
8 |
1 〜 3 |
| 温度 |
０℃ 〜 ４０℃ |
０℃ 〜 ３０℃ |
| 注意事項 |
|
タイマーまたは電流垂下を検出し電流断 |
電池にサーモスタット又は温度ヒューズ挿入 |
定電圧充電に電流制限を設ける。
|

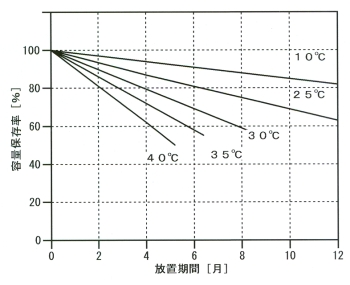

容量保存特性 |

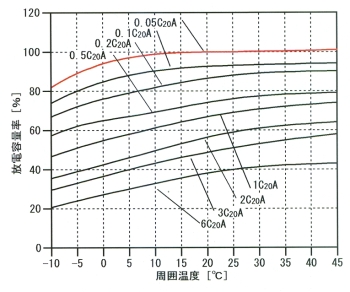

各放電率による容量と温度
|

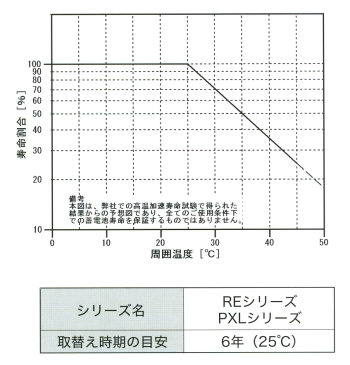

周囲温度と期待寿命 |
機種選定チャート
必要とされる放電電流に保守率として1.25倍した数値と
希望する放電時間により求められるチャート上の点に
一番近い上の線に該当する機種を選択する。
（例）放電電流0.8A､放電時間4時間の場合･PXL12050
１２Ｖ ５Ａｈのバッテリー
（ 0.8 x ４ x 1.25 ＜ Ah ） |
