１．５ 光量と出力電流、最大電力
ソーラーパネルの基本特性として重要な特性で初期に測定したかったが、適切な負荷抵抗の手持ちが無く
後回しになっていた。 セメント抵抗を購入し測定を行った。

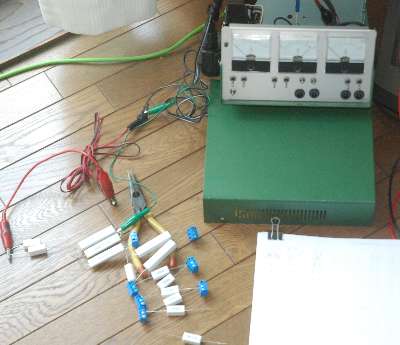

写真１ 測定風景 簡単にミノムシクリップで接続点を変更し測定した
ソーラーパネル仕様
・ ＹＭＴ Energy製 多結晶ソーラーパネル ３０Ｗタイプ
・ 最大出力時電流 １．７４Ａ、電圧 １７．２８Ｖ
１．５．１ 光量 （ 正午〜夕方までの変化として ） と抵抗負荷での電圧電流測定
抵抗を負荷とし、抵抗値を ０．３３〜６０Ω、および開放したときの電圧と電流を各時刻で測定
２０１３．７．１０ 天気 ： 快晴
内部抵抗は、求めた出力電圧・電流から、開放時電圧から出力電力を差し引いた物を電流で割って求めた。
（ 等価回路として、定電圧電源に内部抵抗があるものとしての値 ）
|

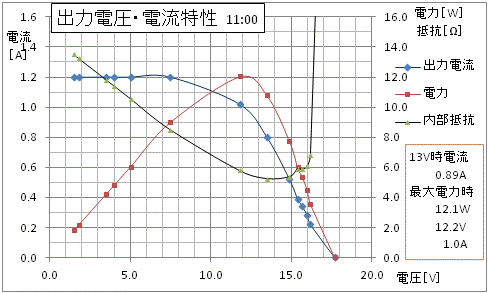

グラフ １．５ 各種抵抗負荷の電圧電流
 |
各時刻毎の電圧電流 ： 横スクロールして比較して下さい
|
［ 結果と考察 ］
1) 午後の測定だったので、時刻が進むに連れ、出力が小さくなった。

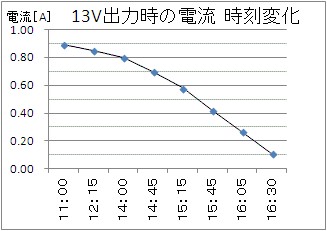

2) バッテリーへの充電状態での電流値、１３Ｖ出力時の各時刻の出力電流をグラフ化すると下図になる。
これは ３．１．１項での グラフ１．４ 一日の充電電流の 右半分＝午後に相当する

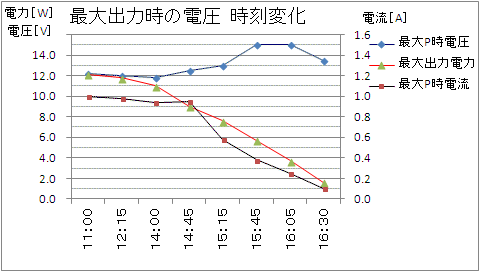

3) 各時刻の最大出力を得られる電圧・電流をグラフ１．５から読み取ると下になる。
これから最大電力を得られる電圧は１２〜１５Ｖだが、
大きなエネルギーを得られる（６Ｗ以上とすると）ほぼ１２Ｖ一定である。
最大電圧が出力されるのは解放時で、最大電流が出力できるのは電圧が１２Ｖ程度の時である。
仕様最大電流が出力される照度があったとして、その時の出力Ｐは
Ｐ ＝ １２V ｘ １．７４A ＝ ２０．９W ということになる。
従って、このソーラーパネルの３０Ｗタイプというのは疑問を感ずる。
本格的な売電もできるソーラーパネルの特性は異なるのだろうか？

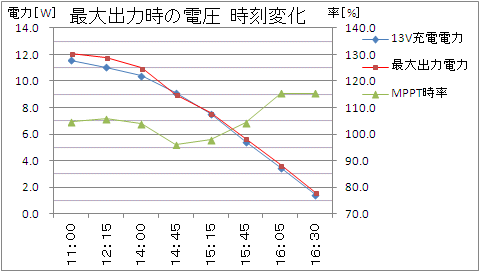

各時刻（ そのときの明るさ ）での １３Ｖ定電圧（バッテリー直結）での電流と最大電力をグラフにすると下となり
ＭＰＰＴコントローラを使用しても損失５〜１５％とすると電力効率は同等か、むしろ損失が上回るくらいと言う結果となった。
これまで言われていたＭＰＰＴコントローラは最大の電力を取り出し充電できるとのことで、
やがては自作してみようと思っていたが、今回の結果で、
購入したソーラーパネルの特性では効果を発揮できないと思われ、
今後の計画から外すことにし 技術として興味を持って見て行きたい。
本測定でソーラーパネルの出力特性が明確になった。
|
