No.23　電動丸鋸・トリマーの作業台製作　.
　　　　2017.1.5　.

 　　.pb_home　　.
　　　　　.　　　　　　　 　　　　　　　　
　９　専用送り定規　
　　

　・　直角や４５度など頻繁に加工する形状ではないが、複数製作や精度を上げて製作する場合個別に専用のジグを作成してから加工する。
.

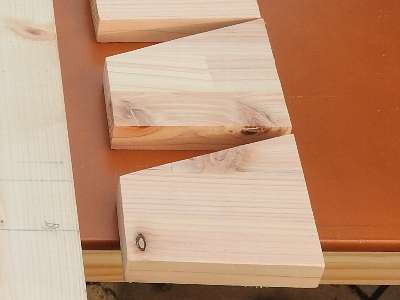

　フェンスの後部支え板の天辺切断で作成。
　フェンス　２セットに8枚切断のためジグを作成。

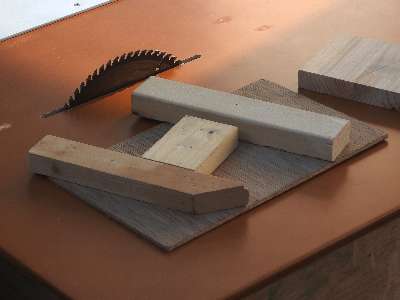

　ベニヤに端材を釘留めして製作。　切断後分解。
　
　長方形のでなく、やや傾斜して見栄えをよくするために角度をつけた。
　

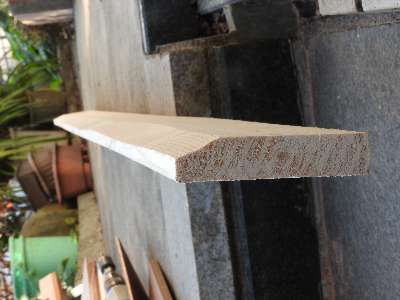

　次の作品に使用するバーの斜辺切断で作成。
　丸鋸で約３０度の角度で切断のため。
.

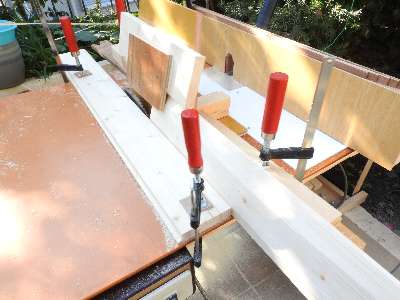

　長さ１．８ｍ。　しかし、通して眺めると写真のとおり波打ちがひどい。　４５度垂直方向ジグでも発生したのと同様だ。

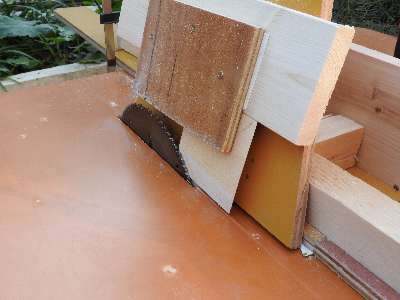

　　取り敢えず丸鋸の刃の反対側にガイドバーを押し付け対処して改善した。
.
　

　・　現在までに２種の専用ジグをつくり加工。
　　必要に応じ適切なジグを製作する予定だ。
　
