　７　４５度送り定規　（　水平方向　）　
　　

　・　水平面に沿って刃と４５度の角度を保ち材料を送るジグ。
　　額縁状の４５度突合せや、筋交い・ステーの４５度切断ができる。
　　ただし、当然ながら刃の高さ以上の長い辺は切断できず、この場合は４５度送り定規　（　垂直方向　）を使用する。
.

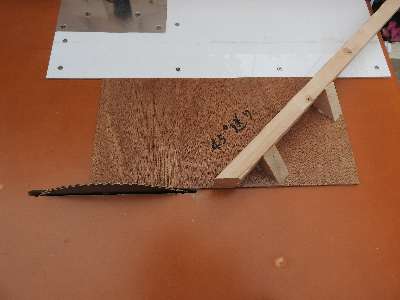

　トリマー摺動性の樹脂板の縁をガイド摺動面とし水平面に対し４５度で切断するジグ。
　

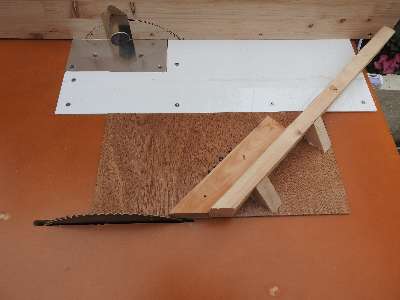

　定規の右に材料を突き当て、樹脂板の端面から離れないよう力の入れ加減に注意しながら送る
　

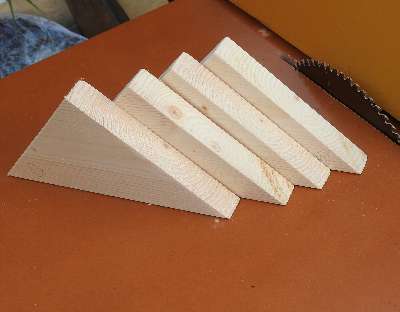

　ジグを使って簡単に１ｘ４材から４５度の直角２等辺三角形の補強材や４５度のステー等を作れる。
.
　

　・　簡単な構造で、軽く　便利に使える。　丸鋸加工で利用
　　　テーブル製作完了直後に作り、台車のパーツ切断等にも活躍した。
　　　同じ長さに複数加工する場合にも、1つ加工したものをガバリにし素早く加工できる。
　
